●　●　●　　概　要　　●　●　● 「プラグ・タップ組立」は、いくつかの部品から成るプラグやタップを、ドライバーを使用して組み立てる作業です。 この「プラグ・タップ組立」では、責任を持って製品を仕上げるという点を考慮し、基本的に、各個人が完成まで全ての工程に携わります。 実際の現場では、製造業における電子部品等を組み立てる作業があります。

想定作業　＜関連職種＞

・電子部品等を組み立てる〈 製造 〉

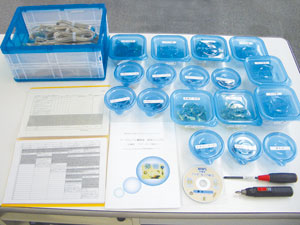

構　成

ドライバー：１本 ビジュアルマニュアル (CD-ROM)：１枚 記録用紙・工程表：１冊 プラグの部品セット：１セット ソケットの部品セット：１セット タップの部品セット：１セット コード：１セット 実施マニュアル −訓練版 プラグ・タップ組立−：１冊 実施マニュアル −理論編−：１冊

試行数

１ブロック＝６試行となっています。１試行は「一つの完成品の組み立て」です。

レベル

おおよその実施時間：約50分 (全レベルを各１ブロック実施した際に要する時間) レベル１：９工程 、プラグ　６個 、組立種類１ レベル２：14工程 、ソケット　６個 、組立種類１ レベル３：11工程 、タップ　６個 、組立種類１ レベル４：27工程 、プラグ＋ソケット＋コード　６個 、組立種類２ レベル５：24工程 、プラグ＋タップ＋コード　６個 、組立種類２

サンプル

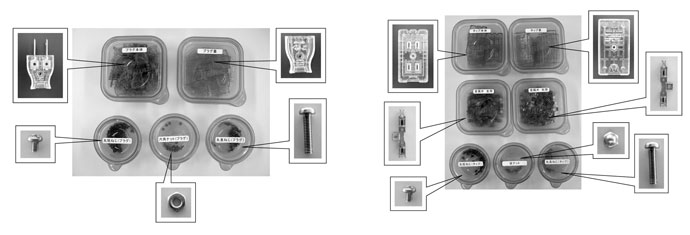

プラグの部品セット　　　　　　　　　　　　　　タップの部品セット

教示方法

これから、これらの部品を組み立てて、プラグを作ってもらいます。 組み立てる時には、ねじは止まるまで締めることと、部品はズレや緩みなくはめ込むよう注意してください。 では、今から６つ組み立ててください。

想定されるエラー内容

取り付けエラー・・・金属片の取り付け方向が逆、部品の取り付け位置のミス 部品エラー・・・・・部品の取り違え 部品忘れ・・・・・・部品の付け忘れ 工程エラー・・・・・工程内容を忘れる、工程が誤っている、工程をとばしている その他・・・・・・・組み立て個数のミス、ドライバーの操作が不自然など

補完手段及び他者による指導・支援

「作業の教示」に関する調整 　・作業の遂行状況に応じ、作業指示書・ビジュアルマニュアルを選択する 　・ビジュアルマニュアルをパソコンで表示、あるいは印刷して活用する 　・確認ポイントを記した弁別刺激を用意する

開発：独立行政法人高齢・障害・求職者雇用支援機構　障害者職業総合センター
